中高壓雙聯葉片泵VDR 22
產品型號：中高壓雙聯變量葉片泵VDR 22
中高壓雙聯變量葉片泵VDR
- 產品介紹
- 規格參數
中高壓雙聯變量葉片泵VDR 22系列型號說明
VDR -11 A -1 A 2 -1 A 3 -22 系列號碼 泵尺寸 安裝方式 頭側油環尺寸
(按單泵標準)頭側流量特性
(按單泵標準)頭側壓力
調節范圍軸側油
環尺寸軸側流量特性
(按單泵標準)軸側壓力
調節范圍設計號 中高壓雙聯變
量葉片泵VDR11 A:腳座型
B:法蘭型1 定量排出型 2:1.5～3.5MPa
3:3～7MPa1 定量排出型 2:1.5～3.5MPa
3:3～7MPa22 中高壓雙聯變量葉片泵VDR 22系列規格表
型 號 頭側 軸側 頭側 軸側 轉速min?1 重量kg 排量l/min 壓力調整
范圍Mpa排量l/min 壓力調整
范圍Mpa最高瞬間
壓力Mpa最低 最高 VDR-11A(B)-1A2-1A2-22 30 1.5～3.5 30 1.5～3.5 14 800 1800 17 VDR-11A(B)-1A2-1A3-22 3～7 VDR-11A(B)-1A3-1A3-22 3～7 3～7 VDR-11A(B)-2A2-2A2-22 40 1.5～3.5 40 1.5～3.5 14 800 1800 17 VDR-11A(B)-2A2-2A3-22 3～7 VDR-11A(B)-2A3-2A3-22 3～7 3～7 備注：從設計數21更改為22號的設計代表了從3.2毫米寬的半月鍵變化為4.76毫米。

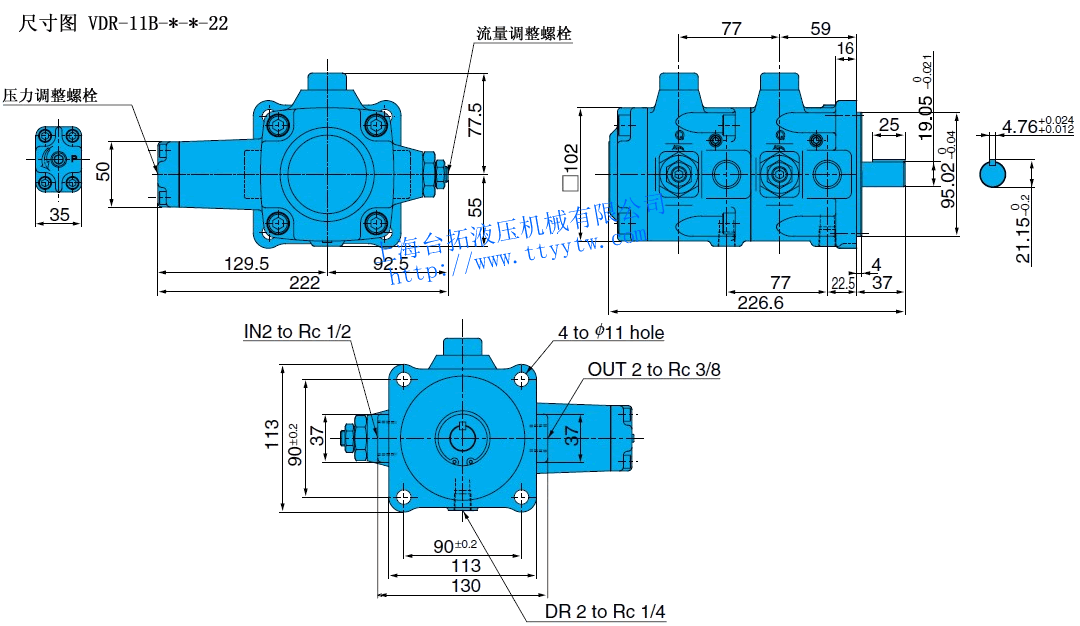

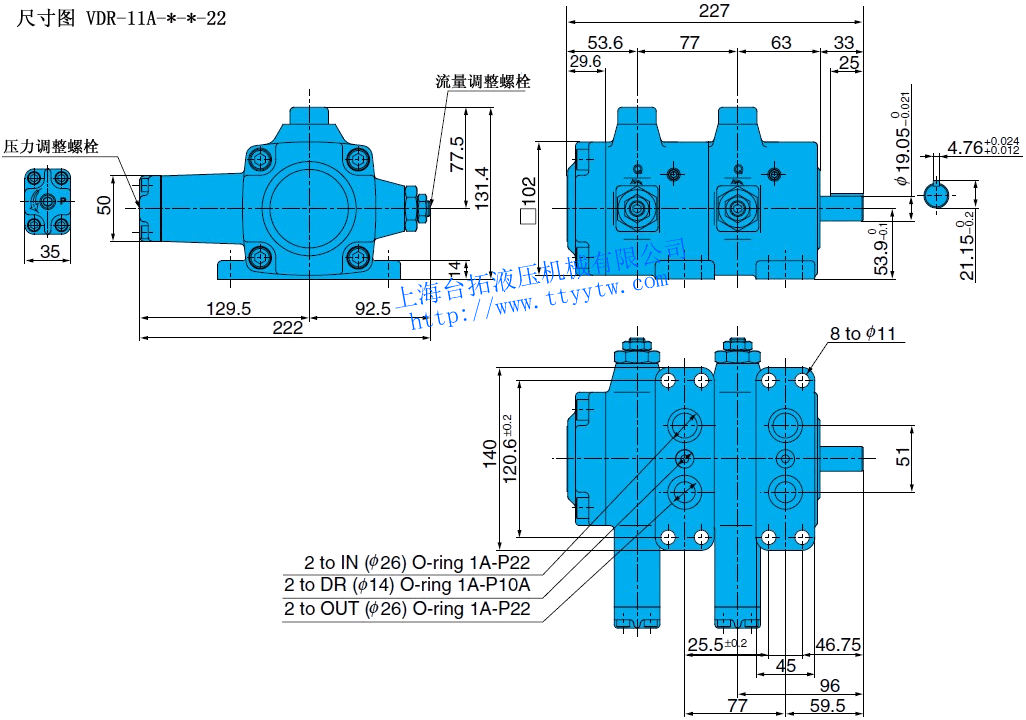

中高壓雙聯變量葉片泵VDR 22系列尺寸圖
